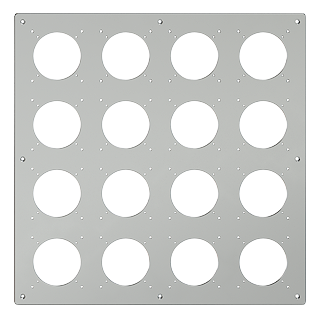

N° Feller: 2814-4.GUP.Q.A.09 N° ELDAS®: 275044280 Copier N° ELDAS® EAN: 7613175071480 ELEMENT • Plaque de montage pour combinaison GUP.Q.A • Avec 16 découpes GUP • Carrée 4 x 4 • Système de fixation SNAPFIX® • Epaisseur 2,5 mm, aluminium • GUP.Q.A • aluminium • 425 x 425 mm • Résistance aux chocs: IK08 largeur:425 mmsans halogène:Ouihauteur:425 mmprofondeur:22 mmnombre d'unités:16avec clapet:Nonqualité du matériau:aluminiumnombre d'unités horizontales:4nombre d'unités verticales:4matériau:métaltype de fixation:fixation à vissens de montage:horizontal et verticalrésistance aux chocs:IK08indice de protection (IP):IP55
Dimensions: Hauteur: 425 mmLargeur: 425 mmProfondeur: 22 mmSaillie au mur: 7 mm Sélectionner les actions: Comparer
Documents & Illustrations Documents Nom de fichier Taille de fichier Format de fichier Fiche technique Dessins cotés (.dwg) 0.29 MB Dessins cotés aperçu 0.15 MB Notice de montage Cadre de montage / Fond de boîtier 1.27 MB Notice de montage Plaques de combinaison 0.67 MB Trucs et astuces pour faciliter le travail avec SNAPFIX® et EDIZIO.liv 0.37 MB YouTube: Feller SNAPFIX® - Le nouveau système de fixation Illustrations Nom de fichier Taille de fichier Format de fichier Optimisé pour Internet (PNG) Aperçu pour impression (TIF)
Afficher les accessoires NomCatégorie N° FellerN° ELDAS® Variantes de produit Modification Opérations commerciales Boîte d'encastrement en bois pour combinaisons • Pour combinaison N.CO/NU.CO et G.CO/GU.CO 16 parties, carrée, 4 x 4 2000.N-GV.4X4 370 314 400 Copier N° ELDAS® couleur changer incolore Assortiment changer Boîte d'encastrement Sélectionner l´action dans le comparatif produits Cadre apparent • En bois dur laqué • Hauteur 80 mm • Pour combinaison N.CO/NU.CO et G.CO/GU.CO 16 parties, carrée, 4 x 4 2050.N-GV.4X4 282 914 490 Copier N° ELDAS® couleur changer incolore Assortiment changer AP-Rahmen Sélectionner l´action dans le comparatif produits ELEMENT • Cadre intermédiaire • Hauteur 20 mm 922-20.G.Q.A.09 284 021 280 Copier N° ELDAS® couleur changer aluminium Assortiment changer G.Q.A Sélectionner l´action dans le comparatif produits ELEMENT • Cadre intermédiaire • Hauteur 8.5 mm 922-8.5.G.Q.A.09 284 011 280 Copier N° ELDAS® couleur changer incolore Assortiment changer sans assortiment Sélectionner l´action dans le comparatif produits ELEMENT • Vis Pan-Head 934-921.G.Q.A 160 001 280 Copier N° ELDAS® couleur changer incolore Assortiment changer sans assortiment Sélectionner l´action dans le comparatif produits ELEMENT • Vis Pan-Head avec 3 trous 934-921.PH3.G.Q.A 160 003 280 Copier N° ELDAS® couleur changer incolore Assortiment changer sans assortiment Sélectionner l´action dans le comparatif produits
